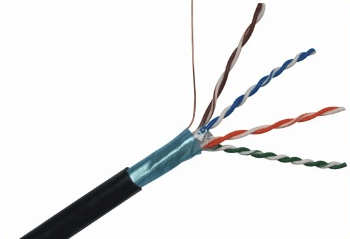

一、超五类电缆介绍

超五类数据通信电缆又称增强五类(5e)缆,指的是超五类非屏蔽双绞线(UTP-Unshielded Twisted Pair)，非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。是数据通信电缆的一种。超五类电缆与五类电缆的传输频率均为100MHz,但在五类数据电缆的基础上有一定的增强，其与五类电缆的最大区别为支持全双工。

超五类电缆主要适用于接入网内大楼,通信综合布线系统中的末端(即与终端连接的水平布线和主干布线子系统).

超五类数据电缆是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。

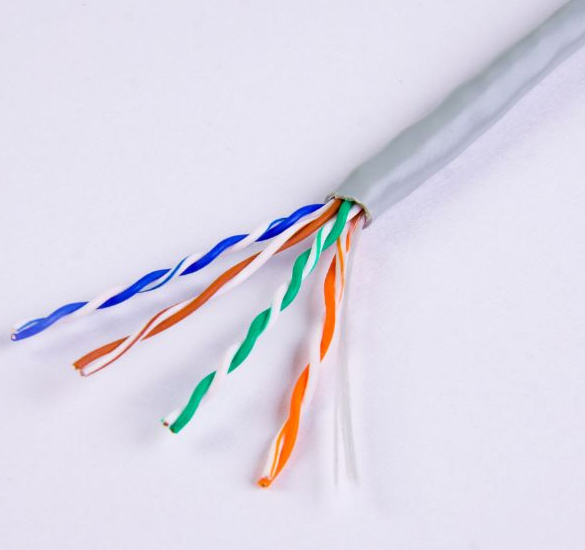

　　超五类数据电缆也是采用4个绕对和1条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。裸铜线径为0.51mm(线规为24AWG)，绝缘线径为0.92mm，UTP电缆直径为5mm。

二、超五类数据电缆优势
　　1、超五类数据电缆的传输带宽增加了，超五类能提供高达1000Mb/s的传输带宽，但是往往需要借助于价格高昂的特殊设备的支持。因此，通常只被应用于100Mb/s快速以太网，实现桌面交换机到计算机的连接。如果不准备以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线。

2、超五类数据电缆具有衰减小、串扰少的特点，并且具有更高的衰减与串扰的比值和信噪比、更小的时延误差，性能得到很大提高。

三、超五类缆生产过程控制

要生产出合格的超五类电缆,关键一点设备运行稳定,关键的生产点要控制好。

(1) 导体拉丝工艺

由于超五类缆使用频率可达100MHz，在高频传输时导体表面的集肤效应明显,对铜导体导线的要求十分严格，直径公差不得超过0.002mm,所以在生产线上用激光测径仪加以监控。另外在生产过程中还应注意放线、收线张力的波动,导线外径的变动、拉丝、挤塑下线后,单线应及早对绞,防止铜线回缩现象。

(2) 绝缘挤制工艺

绝缘层对五类缆的特性阻抗和结构回波损耗很大，就要求绝缘层要厚薄均匀、同心度好,不得产生偏心现象。一般说来可选用介电常数较低的绝缘材料,或采用介电常数较低的物理发泡绝缘层结构。

(3) 对绞和成缆

节距对串音的影响较大,要求对绞和成缆节距要越小越好,而节距的精度和芯线间距离的稳定性就显得很重要,最好使误差在2%以内。另外,小的节距有利于保持生产的稳定性,保持芯线间距离的稳定性,这样才能保证良好的传输性能。另外,在使用成缆机绞合时还应注意,电缆的振动频率不能与成缆机设备产生共振。否则,生产出来的电缆性能极不稳定。

(4) 护套挤制工艺

超五类缆的护套除了起保护作用外,还可对电气性 能产生影响。在挤护套时,缆芯放线应避免使其所受拉力太大,一般应小于20N。在设计挤出模具时，应使缆芯不致于松动和受压。若缆芯松动则造成线对在护套中移动,造成结构不稳定,太紧则会挤压线对,增加线对间的距离不均匀。
